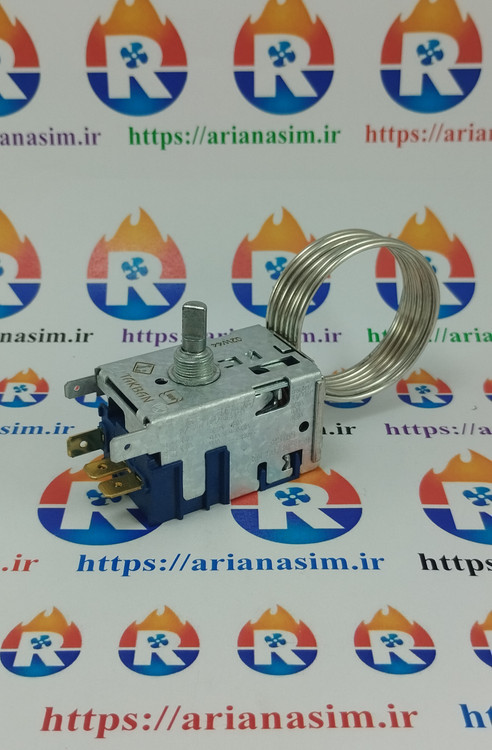

ترموستات فریزر

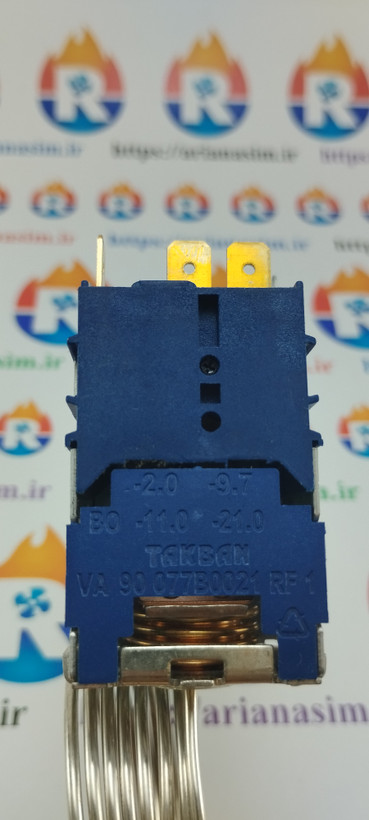

ترموستات یخچال

ترموستات یخچال ساده 2- دانفوسی برند TAKBAN

THERMOSTAT Danfoss
برند:TAKBAN
شناسه کالا THERMOSTAT PFN-124G
991,000
مشخصات

برند

TAKBAN

نوع طرح ترموستات

دانفوسی

مدل

077B0021

موارد استفاده

یخچال ساده یا یخچال قدیمی با جا یخی

رنج محدوده دمایی قطع

11.0- الی 21- درجه سانتیگراد

رنج‌ محدوده دمای وصل

2- الی 9.7- درجه سانتیگراد

محل قرارگیری بالب

در تماس با تریزون یا کوییل یخچال

تعداد پایه

3 عدد

وضعیت المنت

اتصال پایه 6 ، 4 به المنت و 4 کمپرسور

تحمل ولتاژ کاری

6 آمپر

نوع و اندازه بالب

بلند 1200mm

توضیحات

جدول مشخصات انواع ترموستات های دانفوس وارداتی

کاربرد مدل طول بالب لوله موئین Cold
cut-out		 Cold
cut-in		 Warm
cut-out		 Warm
cut-in
یخچال فریزی 077B6208 1200 27.5- 3.5 11- 3.5
یخچال فریزری (فیلوری) 077B6172 900 21- 3.5 5- 3.5
فریزری روکش دار 077B2325 2400 29- 21- 21- 15-
فریزری 077B0023 1000 26- 19.5- 16- 10.5-
فریزری 077B1636 1000 26- 16.5- 19.5- 10-
یخچالی 077B0021 1000 21- 9.7- 11- 2-
آب سردکنی 077B0027 1200 0.5 8 9 15.2
آب سردکنی 077B1721 1200 2 6 10 14
هوایی 077B1379 500 1 6.5 8.5 14





جدول مشخصات انواع ترموستات های رانکو

تعداد فیش کاربرد مدل جدید مدل قدیم
2 یخچال ساده K50-P1110 VC1
2 یخچال جذبی K50-P1174 VA2
2 فریزر K60-P1117 VF3
2 یخچال با دکمه فشاری برای برفک زدایی K60-P1013 VP4
3 فریزر با سیگنال استاندارد K54-P1102 VS5
3 فریزر با سیگنال معکوس K54-P3100 VR6
2 آبسردکن K50-P1118 VB7
2 کولر گازی پنجره ای K55-L5010 V W8
2 یخچال فریزر K59-L1102 VT9





نحوه سیم کشی ترموستات های مکانیکی :





تمام ترموستات ها سه فیش و یا دو فیش هستند که دو فیش با اعداد 3 و 4    و در سه فیش اعداد 3 - 6 - 4 نام گذاری شده اند.

همیشه سیم ورودی برق را به عدد 3 ببندید و سیم برق کمپرسور را به عدد 4 ببندید حالا اگر در مدار المنت دارید یک سر المنت را به عدد 6 ببندید و سر دیگر المنت را به عدد 4 ببندید در اغلب موارد فیش عدد 4 دو پل چسبیده است تا المنت را راحتر ببندید.

نکته :

در کل ترموستات یک کلید فزمان قطع و وصل است و در مواردی که المنت در سیکل وجود نداشته باشد فرقی نمی کند که شماره 3 و 4 کدام ورودی برق و کدام خروجی برق کمپرسور باشد.
