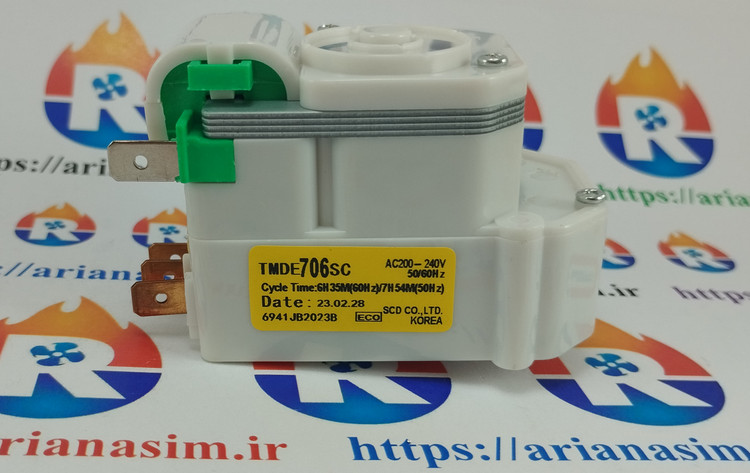

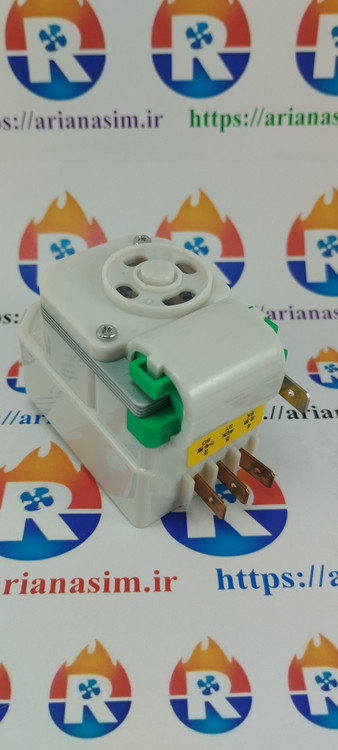

تایمر دیفراست یخچال کره ای مدل TMDE706SC (اصلی)

فیلم آموزش تست و تعمیر تایمر دیفراست یخچال فریزر

آزمایش سالم بودن تایمر دیفراست

ابزار و وسایل مورد نیاز: مولتی متر، تایمر دیفراست

مراحل انجام کار

١- سلکتور مولتی متر را در حالت اهم متر قرار دهید.

۲- سیم های رابط اهم متر را به دو اتصال مربوط به سیم پیچ موتور تایمر (اتصال های ۱ و ۳) وصل کنید. در صورت سالم بودن و نداشتن قطعی عقربه ی اهم متر منحرف می شود (شکل 43-2-الف).

توجه: اتصالات مربوط به سیم پیچ موتور تایمر معمولاً با حروف b و a یا 2A و 1A بر روی آن نوشته شده است.

۳- یکی از سیم های رابط اهم متر را به اتصال مشترک C (در این مدار ۳) کلید و سیم دیگر رابط را به اتصال معمولاً بسته N.C (در این مدار ۴) وصل کنید.

در صورت سالم بودن کلید تایمر عقربه ی اهم متر منحرف می شود (شکل ۴۳-۲-ب).

۴- یکی از سیم های رابط اهم متر را به اتصال مشترک (C) (در این مدار 3) و سیم رابط دیگر را به اتصال معمولاً باز (N.O) (در این مدار ۲) وصل کنید. در صورت سالم بودن کلید تایمر عقربه ی اهم متر منحرف نمی گردد (شکل 43-2-ج).

۵- با دست چرخ دنده ی تنظیم زمان دیفراست را در جهت مشخص شده بر روی آن بچرخانید تا زمان دیفراست فرا برسد. در این حالت باید عقربه ی اهم متر برای پیچ (N.O) منحرف گردد ولی برای پیچ (N.C) منحرف نگردد.

الف) در صورت سالم بودن موتور تایمر عقربه ی اهم متر منحرف می شود.

ب) در صورت سالم بودن کلید تایمر عقربه صفر را نشان می دهد.

ج) در صورت سالم بودن کلید تایمر عقربه منحرف نخواهد شد.
